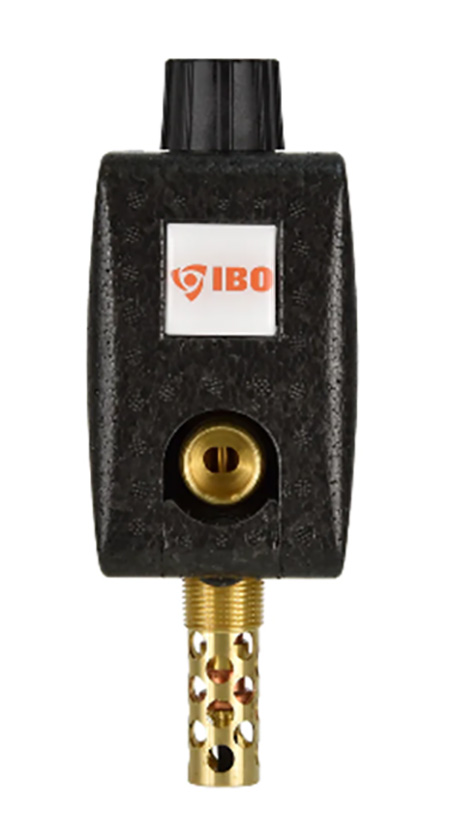

Katla termostaatventiil 3/4"

Kahefunktsiooniline termostaatiline jahutusventiil, mis on ette nähtud katla ja muu soojusallika kaitsmiseks ülekuumenemise eest keskküttesüsteemis.

Messingkorpuses ventiil on varustatud kahe termostaatelemendiga. Piirtemperatuuri saavutamisel avaneb väljalaskeventiil, mis juhib ülekuumenenud vee soojusallikast kanalisatsiooni. Samal ajal avaneb külma vee juurdevool veevõrgust. Temperatuuri langemisel alla piirväärtuse sulguvad mõlemad ventiilid automaatselt.

Ventiil tarnitakse soojusisolatsiooniga.

Tehnilised andmed:

ühendus: 3/4″
avanemistemperatuur: 97 °C ± 2 °C
maksimaalne temperatuur: +110 °C
maksimaalne rõhk katla poolel: 4 bar
maksimaalne rõhk veevarustuse poolel: 6 bar
Kvs, mõlemad termostaatelemendid avatud: 2,0 m³/h
Kvs, üks termostaatelement avatud: 1,3 m³/h

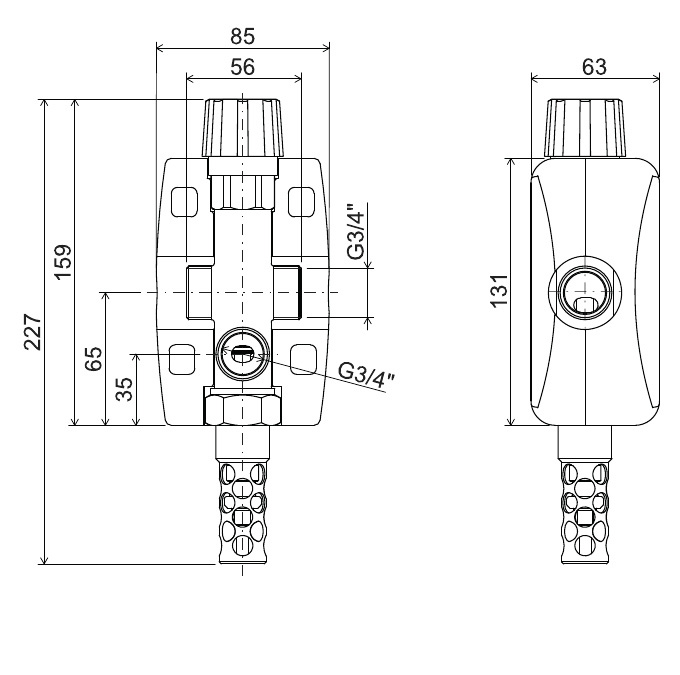

mõõtmed: umbes 85 × 63 × 227 mm
korpus: messing
soojusisolatsioon: komplektis

Tootja andmetel sobib ventiil kuni 500 kW kateldele, mille nõutav järeljahutusvõimsus on kuni 100 kW, vastavalt standardile EN 303-5:2012.

Paigaldusnõuded:

ventiili võib paigaldada vertikaalselt või horisontaalselt;
ventiili termostaatpead ei tohi paigaldada allapoole;
horisontaalse paigalduse korral peab kuuma vee väljalaskeühendus olema suunatud allapoole;
jahutusvee sisendile tuleb paigaldada mehaaniline filter;
kui veevõrgu rõhk ületab 6 bar, tuleb jahutusvee sisendile paigaldada rõhualandusventiil;
paigalduse peab teostama vastava kvalifikatsiooniga spetsialist.

Oluline: termostaatiline jahutusventiil ei asenda süsteemi kaitseklappi.
